アトマックスノズル AM シリーズ

AM6/AM12/AM25/AM45

極少量から精密に噴霧し、平均粒子径 5μm 程度の超微粒子を得ることができます。非常に小型なノズルで、20〜750ワットのエアーコンプレッサーで運転が可能です。主な使用用途に、表面薄膜コーティングや科学・医療分野における極少量の噴霧、室内や各施設などの殺菌、消毒などがあります。

AM6、12型は 極めて少ない流量を微細な粒子で噴霧する作業に適しております。圧縮気体流量も従来ノズルに比較し小流量です。主な使用用途として、半導体ウェハーへの精密スプレイ、電子部品・機能材料の製造工程における薄膜形成、散布・コーティングが挙げられます。

アトマックスノズル BN シリーズ

BN90/BN160/BN200/BN500/BN1000

AM 型と基本構造は同じであり、噴霧流量の規格を大きくしたノズルです。
使用用途は、成型工程や高粘度液の塗布、スプレードライヤーの噴射口、食品への調味液の散布噴霧、重油・工場廃油の高温燃焼があります。

アトマックスノズルBN型は液噴射口径が φ2.0〜φ6.0mm と大きいですが、非常に安定した噴霧がおこなえます。噴霧流量の多めの作業に適しており、大量生産のための装置機器のノズルヘッドとして多く使用実績があります。生産ラインにおける、スプレイ工程、陶器の釉薬塗布、ダイキャスト製造工程での離型剤スプレーカセット、排ガス浄化装置のノズルヘッド等あります。目詰まり無く連続運転が可能で、大量の処理液の微粒化噴霧が可能なノズルです。

アトマックスノズル CNP シリーズ

CNP(W)200/CNP(W)500/CNP1000

工場などの生産ラインやプラント等での大量噴霧に適合するために開発されたノズルです。噴霧口径が大きなため、ガソリン、灯油、重油、自動車ミッション廃油、食用廃油等、粘度が1,000cp 以下の低粘度液体から高粘度の可燃性廃油の燃焼をはじめ、10,000cp 相当のグリース液や固形粉末が混入するスラリー等の液体の微粒化にお使い頂けます。

アトマックスノズルCNP型は、液口径がφ3.5〜φ5.6mm と非常に大きく高粘度液でも目詰まり、前垂れ、ボタ落ちすることなく微粒化噴射ができます。構成部品は全て金属製ですので、耐薬品性と高温環境の雰囲気での連続運転に適しております。CNWは液供給口を2箇所設けており、異なる2種類の液をノズルまで別々に供給して、ノズル噴射口で混合し噴霧することができます。作業条件によっては、事前の液混合の必要無しで作業することが可能です。

ショットバルブASV-1(MH)

液流量の調整、およびスプレイON/OFF動作に最適なエアオペレイト方式のバルブです。アトマックスノズルシリーズとの組み合わせで使用の場合、ノズル直近で接続可能、作動に必要な周辺機器をシンプルに構成します。

アトマックスノズル
PK/PVC/PCF シリーズ

金属製ノズルと同等の性能をもち、耐薬品性・金属配管を使用できない環境でスプレー作業をおこなうために開発されたノズルです。耐酸性・耐アルカリ性を求める環境での噴霧、精密産業等のクリーン環境で使用実績の多い商品です。

専用設計品

噴霧方式は外部混合二流体ノズルになります。噴霧仕様を案内頂き設計致しますので、ぜひご利用ください。設備取り付けに合わせたノズル形状で制作が可能です。

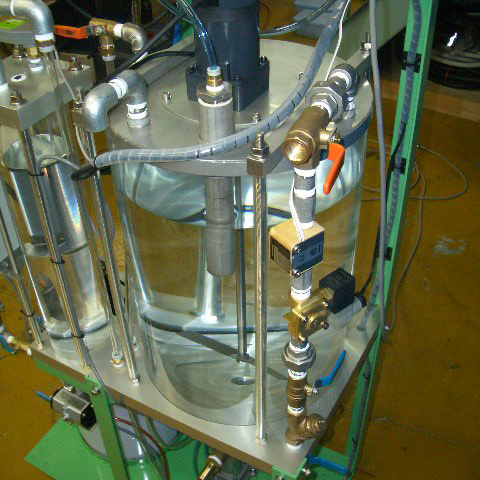

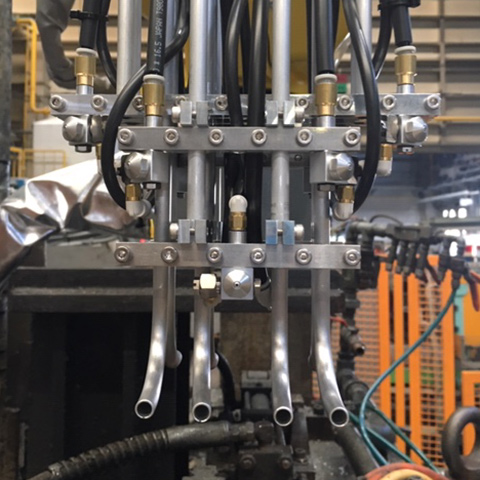

金型離型剤スプレーシステム

離型剤スプレーシステムです。当社ではノズル単品の販売だけでなくシステムでの製品ご提供が可能です。ノズルコントロールの制御機器や周辺設備の設計も行います。各種産業へと設備納入実績もございますので、お声掛けください。

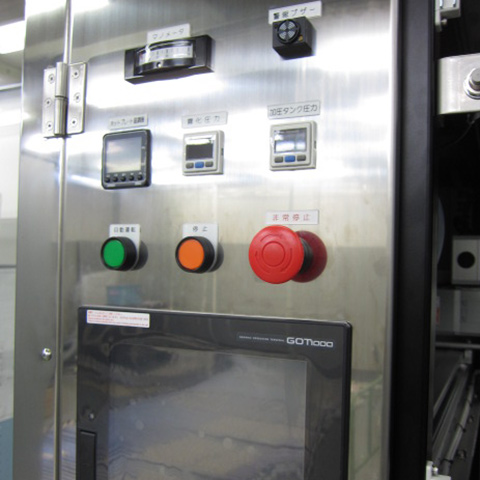

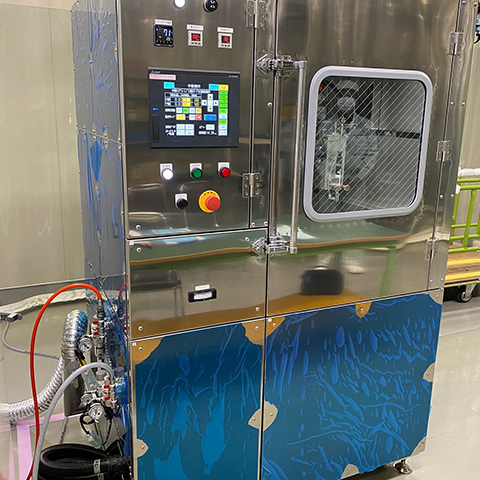

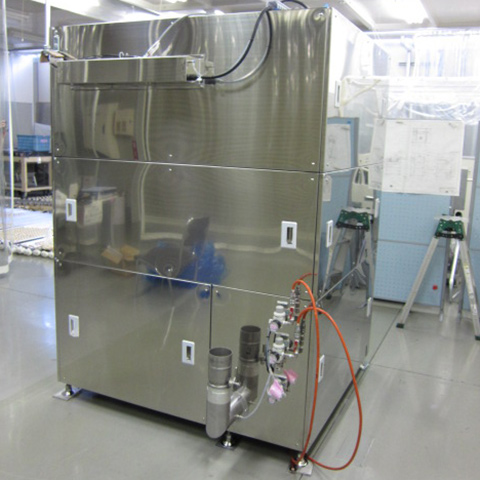

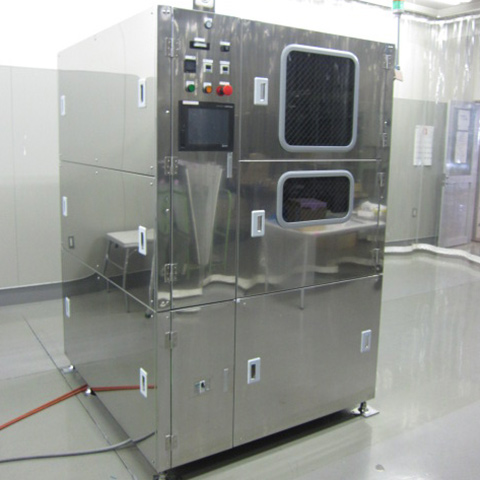

スプレイ塗布システム

アトマックスのスプレーコーターは、お客様の作業目的に合わせた設計製作をしております。開発用途向け、生産向け仕様で、それぞれ積載するシステムが異なってきます。塗布対象物の自動搬入・搬送、塗布液の定量供給、耐薬品性に適した塗布ブース仕様等、装置仕様を吟味して設計致します。弊社内にも塗布テスト用のラボ装置もございますので、検討の際はご利用ください。
